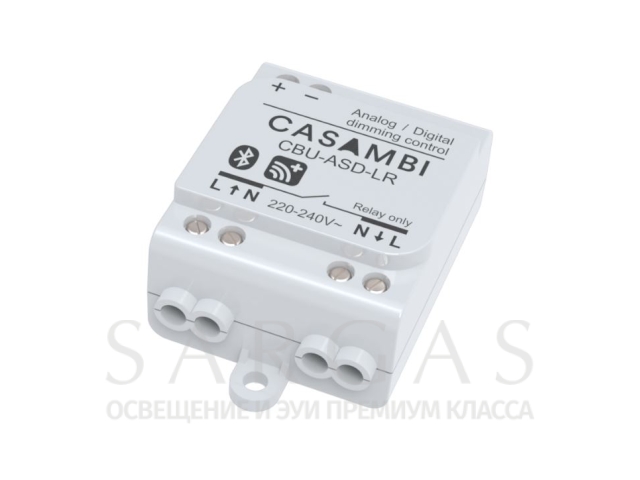

Контроллер Casambi Bluetooth для светодиодных драйверов CBU-ASD-LR

Звоните!
Уточняйте стоимость
по телефону
Артикул: CBU-ASD-LR
Производитель: Casambi
Страна: Финляндия
Тип: Контроллеры управления освещением
Bluetooth: Да
Входное напряжение, V: 220
Способ монтажа: Встраиваемый
Дополнительные входы: Нет
Длина, мм: 56,5
Ширина, мм: 35,8
Высота, мм: 22,3
Вес: 48 г

Вход

Диапазон напряжений: 220-240 В переменного тока
Частота: 50 Гц
Максимальный сетевой ток: 0,6

Выход

Выходное реле: SSR на фазной линии
Диапазон напряжений: 220-240 В переменного тока
Частота: 50 Гц
**Опасность возгорания. Сетевой выход разрешается подключать только к внешнему реле. Он не должен быть подключен к сетевому входу драйвера светодиода.

Выход 0-10 В

Диапазон напряжений: 0-10 В постоянного тока
Максимальное количество подключенных драйверов: 1 шт

Выход DALI

Диапазон напряжений: 9-12 В постоянного тока

Радиопередатчик

Рабочие частоты: 2402...2480 МГц
Максимальная выходная мощность: +8 дБм

Условия эксплуатации

Температура окружающей среды: -20...+50°C
** не более 50°C. Линейно уменьшайте выходной ток в диапазоне от +40°C до+ 50°C…

Максимальная температура корпуса, tc: +75 °C
Температура хранения: -25...+75 °C
Максимальная относительная влажность: 0...80%, без конд.

Соединители

Диапазон проводов, сплошных и многожильных: 0,75-1,5 мм2, 14-22 AWG
Длина проволочной ленты: 6-7 мм
Момент затяжки: 0,4 Нм

Механические данные

Размеры: 56,5 x 35,8 x 22,3 мм
Вес: 48 г
Степень защиты: IP20 (только для использования внутри помещений)
Класс защиты: Класс II

CBU-ASD-LR.pdf (1.37 Mb)
Описание

Контроллер Casambi дальнего действия CBU-ASD-LR

CBU-ASD-LR - это беспроводной блок управления дальнего действия для любого типа драйвера с интерфейсом регулировки яркости 0-10 В, 1-10 В или DALI. CBU-ASD-LR доступен либо с аналоговым интерфейсом управления 0-10 В (и 1-10 В), либо с цифровым автономным интерфейсом управления DALI.

Благодаря автономному выходу DALI [1] CBU-ASD-LR выполняет функции как контроллера, так и источника питания, что позволяет напрямую подключаться к светодиодному драйверу с интерфейсом DALI без необходимости использования внешнего источника питания DALI. Этот так называемый автономный DALI позволяет создавать многоканальные системы освещения с регулируемым цветом (RGB и RGBWW) или цветовой температурой (CCT), сводя при этом проводку и количество компонентов к минимуму.
