Как спроектировать управление светом в квартире и доме
Автор: Павел Николаев, SARGAS
Удобное управление светом начинается не с выбора выключателей, а с правильного проектирования.
Еще до начала электромонтажных работ необходимо определить, какие световые группы будут в каждом помещении, где понадобятся точки управления и какие функции должны выполнять выключатели.
Одна и та же комната может требовать совершенно разной схемы управления в зависимости от площади, планировки, расположения мебели и образа жизни жильцов.
Например, для небольшой спальни может быть достаточно одного выключателя у входа. В большой спальне удобнее предусмотреть управление основным светом у входа и рядом с кроватью, а декоративное освещение вывести на отдельную клавишу.
Поэтому проектирование управления освещением должно выполняться одновременно с планированием самого света.
С чего начинается проектирование управления светом
Оптимальная последовательность проектирования управления светом выглядит следующим образом:
1. Планировка помещения → 2. Расстановка мебели → 3. Световые группы → 4. Сценарии использования → 5. Точки управления → 6. Выбор выключателей → 7. Электрическая схема → 8. Монтаж.
Если поменять эту последовательность и выбирать выключатели раньше, чем определены световые группы и мебель, вероятность ошибок возрастает.
Поэтому проектирование управления освещением лучше выполнять в комплексе с проектированием самого освещения.
Первый этап — определить не количество выключателей, а световые группы.
Световая группа — это один или несколько светильников, которыми необходимо управлять одновременно.
Например, в гостиной можно предусмотреть:
- основной потолочный свет;
- подсветку стены;
- декоративное освещение;
- подсветку стеллажа;
- локальное освещение зоны отдыха.
Если все эти светильники объединить в одну группу, пользователь сможет только включить или выключить их одновременно.
Если разделить их на несколько групп, освещение станет значительно гибче.
Например:
Группа 1: основной свет
Группа 2: подсветка стены
Группа 3: декоративный свет
Группа 4: подсветка стеллажа
Такой подход позволяет использовать разные варианты освещения в зависимости от времени суток и ситуации.
Сколько световых групп нужно предусмотреть
Универсального количества световых групп для помещения не существует.
Количество световых групп зависит от:
- площади помещения;
- назначения комнаты;
- количества светильников;
- наличия общего, акцентного и декоративного света;
- расположения мебели;
- естественного освещения;
- привычек пользователей.
Для небольшой комнаты может быть достаточно одной-двух групп.
В просторной гостиной разделение освещения на три-четыре группы часто позволяет сделать интерьер значительно функциональнее.
При этом не стоит превращать выключатель в панель управления с десятком клавиш. Слишком большое количество отдельных групп также может сделать систему неудобной.
Задача проектирования — найти баланс между функциональностью и простотой управления.
Как определить, какой свет объединять в одну группу
Хорошее практическое правило — объединять светильники, которые обычно используются одновременно.
Например, несколько одинаковых точечных светильников, расположенных над зоной отдыха, логично объединить в одну группу. А вот основной свет и подсветку картины обычно удобнее разделить.

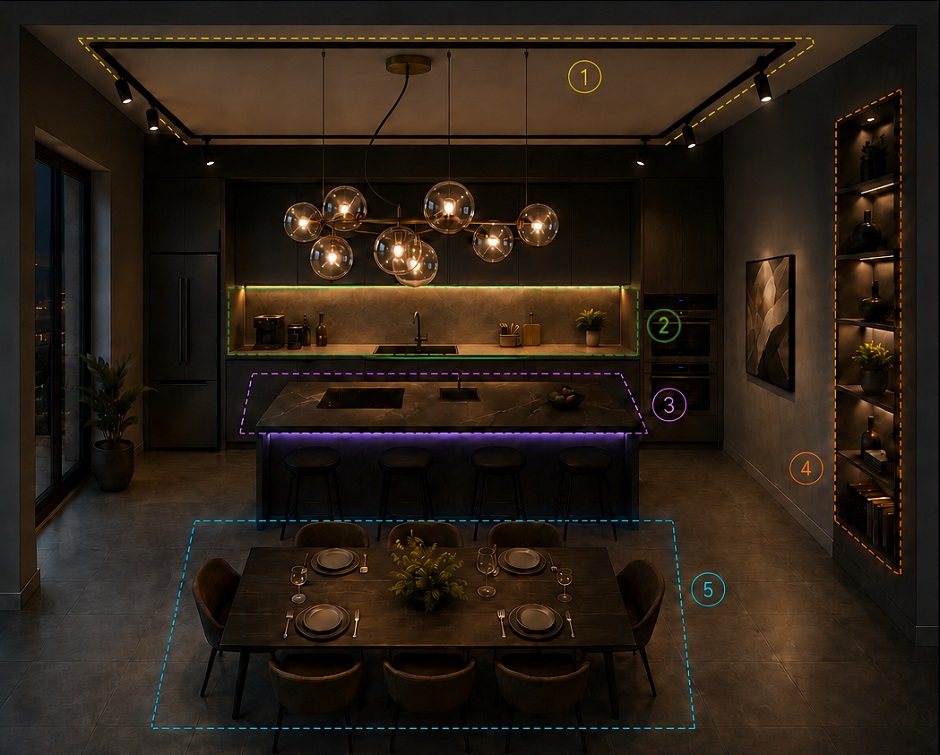

Рассмотрим на примере освещения кухни
В освещении кухни можно выделить следующие группы освещения:
- общий свет;
- освещение рабочей поверхности;
- подсветку острова;
- декоративную подсветку;
- освещение обеденной зоны.
В результате одна система освещения может работать в нескольких режимах без необходимости устанавливать отдельные светильники для каждой ситуации.
1. Общий свет - светильники на треке
2. Освещение рабочей поверхности - светильник под навесными шкафами, освещающий рабочую поверхность и не бьющий в глаза.
3. Подсветка острова - часть светильников на треке, направленных на остров.
4. Декоративная подсветка - подсветка ниш, полок, картины.
5. Освещение обеденной зоны - декоративный подвесной светильник и часть светильников на треке.
Проанализировав использование помещения и привычки его обитателей, группы света можно объединить в сценарии.
Например, 2+3 - для приготовление пищи, 4+5 - для уютного ужина, 1+2+3 - для уборки.
Где устанавливать выключатели
Расположение выключателей кажется простой задачей, но именно здесь часто возникают ошибки.
Выключатель должен быть доступен в момент, когда он действительно нужен.
В первую очередь необходимо учитывать:
- входы в помещение;
- направление открывания дверей;
- расположение мебели;
- кровати;
- диваны и кресла;
- рабочие зоны;
- лестницы;
- проходы между помещениями.

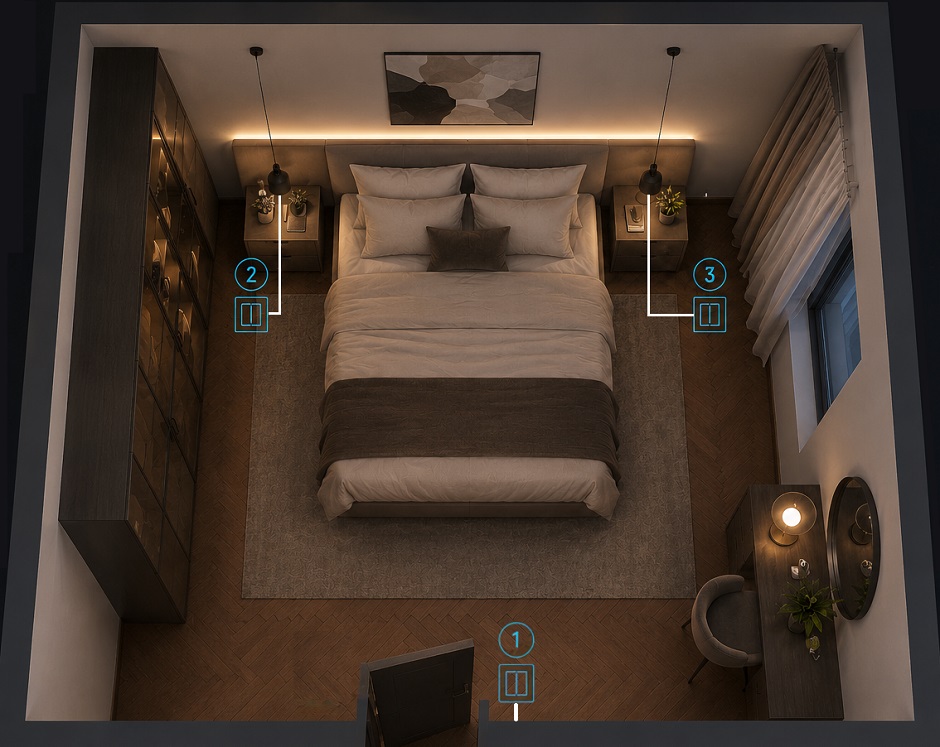

Например, в спальне выключатель только у двери не всегда удобен. Если основной свет приходится выключать перед сном, пользователю придется вставать с кровати.
Поэтому в подобных помещениях имеет смысл заранее предусмотреть управление светом из нескольких мест.

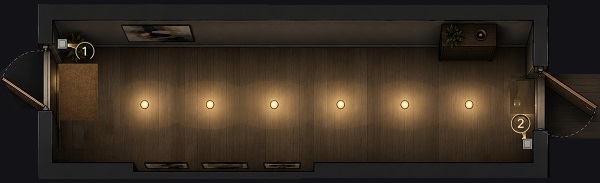

Управление светом из нескольких мест: когда оно действительно нужно
Управление из нескольких точек особенно полезно там, где помещение имеет несколько входов или где пользователь должен иметь возможность выключить свет, не возвращаясь к входной двери.
Управление светом из нескольких мест актуально для:
- спален;
- длинных коридоров;
- проходных помещений;
- лестниц;
- больших гостиных;
- холлов.
В статье «Классическое проводное управление светом» мы подробно разобрали технические схемы управления с двух, трех и более мест.
Важно помнить: количество точек управления необходимо определить еще на этапе проектирования.
Если вспомнить об этом после завершения ремонта, изменение схемы может потребовать переделки электропроводки.
УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ В РАЗНЫХ ПОМЕЩЕНИЯХ
Диммирование: где оно действительно полезно
Если светильник и система управления поддерживают регулирование яркости, диммер позволяет сделать освещение более гибким.
Диммирование особенно полезно:
- в гостиной;
- спальне;
- столовой;
- домашнем кинотеатре;
- зонах отдыха.
Однако диммер не стоит устанавливать автоматически на каждую группу.
Перед проектированием необходимо проверить совместимость:
светильник → LED-драйвер → диммер.
Для разных типов светильников могут использоваться разные способы управления, поэтому технические характеристики оборудования необходимо проверять до покупки.
Подробно особенности диммирования мы рассматриваем в статье: Способы диммирования светильников
Как не сделать слишком много выключателей
Одна из распространенных ошибок — попытка управлять каждым светильником отдельно.
На плане это может выглядеть очень функционально, но в реальной жизни пользователь получает панель с большим количеством клавиш, назначение которых сложно запомнить.
Лучше объединять светильники в логичные группы.
Например, вместо:
1 светильник = 1 клавиша
использовать:
1 группа светильников = 1 клавиша.
Это особенно актуально для больших гостиных, кухонь и коммерческих интерьеров.
Что предусмотреть в электропроводке заранее
Даже если сейчас планируется простое управление светом, при проектировании стоит учитывать возможность дальнейшего изменения системы.
Полезно заранее предусмотреть:
- достаточную глубину подрозетников;
- нейтральный провод в местах установки выключателей, если это возможно по выбранной схеме;
- дополнительные кабельные трассы там, где вероятна дальнейшая модернизация;
- резервные места под оборудование;
- удобный доступ к соединениям и распределительным элементам.
Типичные ошибки при проектировании управления светом
Выключатель оказывается за дверью
До начала монтажа необходимо проверить направление открывания всех дверей.
Не предусмотрено управление около кровати
Отсутствие управления светом у кровати, особенно в мастер-спальне сильно снижает комфорт проживания.
Все освещение объединено в одну группу
В результате невозможно отдельно включить рабочий, декоративный или акцентный свет.

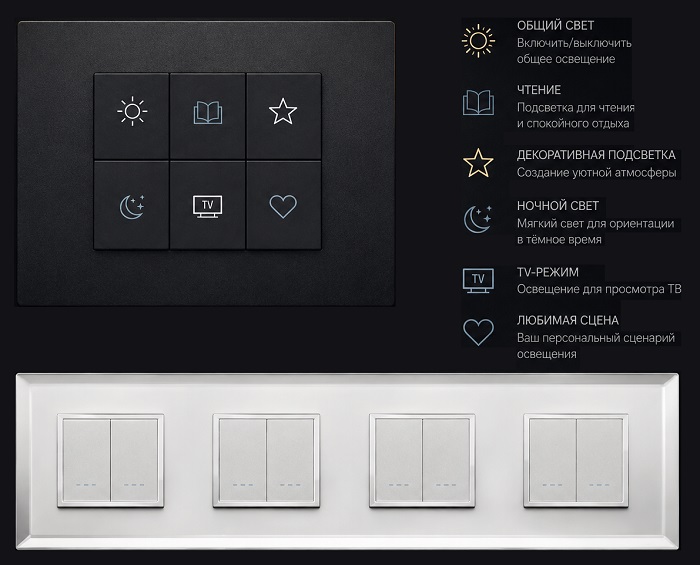

Слишком много клавиш
Чрезмерное количество отдельных групп усложняет ежедневное управление. Каждый раз вам нужно будет вспоминать, какая клавиша за что отвечает, отчасти решить эту проблему помогает гравировка - нанесение символов на клавиши выключателей.
Не предусмотрено управление из второй точки
Неудобство становится очевидным уже после ремонта — например, в длинном коридоре или на лестнице.
Диммер выбран без проверки совместимости
Светодиодный светильник должен поддерживать выбранный способ диммирования, а драйвер и диммер должны быть совместимы.
Система не учитывает будущую модернизацию
Даже если автоматизация сейчас не нужна, имеет смысл предусмотреть возможности для ее установки в будущем.
Как связать управление светом с дизайном интерьера
Выключатель — это не только техническое устройство, но и заметный элемент интерьера.
При проектировании следует одновременно учитывать:
- расположение мебели;
- высоту установки;
- количество механизмов;
- дизайн рамок;
- цвет выключателей;
- расположение розеток;
- единый стиль электроустановочных изделий.
Особенно это важно в современных интерьерах, где выключатели не только функциональный, но часто декоратиный элемент.
Поэтому сначала стоит определить функции управления, а уже затем выбирать конкретную серию выключателей.
Классическое управление или автоматизация?
Если задача сводится к управлению несколькими стандартными группами света, классическое решение часто позволяет получить необходимый результат без усложнения системы.
Если же требуется большое количество сценариев, централизованное управление, дистанционный доступ или интеграция с другими инженерными системами, следует рассматривать автоматизацию.
При этом выбор системы управления освещением необходимо делать до начала монтажа, поскольку архитектура системы напрямую влияет на электропроводку и состав оборудования.
Как мы проектируем управление светом
В SARGAS проектирование начинается не с выбора выключателей, а с анализа помещения и задач пользователя.
Мы определяем:
- какие световые группы необходимы;
- какие светильники входят в каждую группу;
- где должны находиться точки управления;
- требуется ли управление из нескольких мест;
- какие группы необходимо диммировать;
- насколько удобна выбранная логика управления;
- потребуется ли автоматизация сейчас или в будущем.
После этого подбирается оборудование и разрабатывается схема управления.
Такой подход позволяет избежать ситуации, когда после завершения ремонта оказывается, что выключатель расположен неудобно или нужную группу света невозможно включить из требуемой точки.
Правильное проектирование управления освещением начинается с понимания возможностей выбранной системы электропроводки.
Если для объекта подходит классическое проводное управление, важно заранее определить световые группы, точки управления и необходимые переключатели.
Если же требуется больше гибкости, чем может дать традиционная схема, на этапе проектирования можно рассмотреть автоматизированные системы управления освещением.
